50a elektromanyetik kontakör
, Elektromanyetik temas cihazı cjx2-50
, cjx2-50 3 kutuplu AC kontakörü

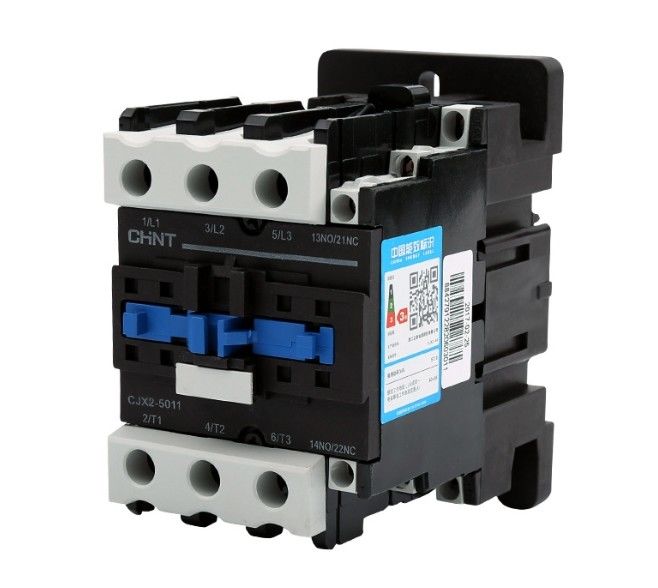

4 Kutuplu 50A Elektromanyetik Contactor CJX2-50 3 Kutuplu Ac Contactor
CJX2-50 AC Contactor 3 Kutup 4 Kutup 50A Elektromanyetik Contactor
Ürün Tanımı:
Bu serinin AC kontaktörleri (bundan sonra "kontaktörler" olarak adlandırılır), esas olarak AC 50Hz (veya 60Hz), 690V'ye kadar nominal çalışma voltajı için, AC-3 altında 95A'ya kadar nominal çalışma akımı olan devrelerde,400 (380) V kullanım kategorisi, uzun mesafelerde devreleri açmak ve kapatmak ve AC motorlarını sık sık çalıştırmak ve kontrol etmek için kullanılır,ve olası çalışma aşırı yükünü korumak için uygun bir termal röle ile bir elektromanyetik başlangıç oluşturabilirStandartları karşılamak: GB / T14048.4, IEC / EN 60947-4-1.
Ürün Özelliği:
● Yapı blokları, çeşitli türev ürünler halinde birleştirilen yardımcı temas grubu, hava gecikme başlığı, termal röle ve diğer aksesuarları monte etmek için kullanılabilir.
● Kontakterin küçük boyut, hafif ağırlık, küçük güç tüketimi, yüksek ömür, güvenlik, güvenilirlik vb. özellikleri vardır.
● Kontakter gövdesinde 32A ve altındaki normalde açık veya kapalı bir yardımcı temas çifti ve 40A ve üstündeki normalde açık ve kapalı bir yardımcı temas çifti vardır.F4 yardımcı temas grupları (iki veya dört grup) veya bir hava gecikme başlığı üstte monte edilebilir., ve her iki tarafa da bir NCF 1-11C yerleştirilebilir.
● vida montajına ek olarak, kontaktör 35 mm (CJX 2-09~95) ve 75 mm (CJX 2-40~95) standart kart rayları ile monte edilebilir.35 mm kart rayı üst ve alt kapalı düzlemlere sabitlendiğinde 15 mm yüksekliğinde 35 mm standart ray kullanılması önerilir..
Ürün Spesifikasyon:
| Model Numarası |
CJX2-09 |
CJX2-12 |
CJX2-18 |
CJX2-25 |
CJX2-32 |
CJX2-40 |
CJX2-50 |
CJX2-65 |
CJX2-80 |
CJX2-95 |
| Çerçeve derecesi |
9~12 |
18 |
25 |
32 |
40~65 |
80~95 |
| Rütbeli çalışma akımı (A) |
380/400V |
AC-3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
| AC-4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
| 660/690V |
AC-3 |
6.6 |
8.9 |
12 |
18 |
21 |
34 |
39 |
42 |
49 |
49 |
| AC-4 |
1.5 |
2 |
3.8 |
4.4 |
7.5 |
9 |
12 |
14 |
17.3 |
21.3 |
| Kabul edilen serbest hava termal akımı ((A)) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
95 |
95 |
| Adli yalıtım voltajı ((V) |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
| Kontrol edilebilir Üç Fazlı Sincap Kafesindüksiyon Motoru Motor Gücü ((AC-3)kW |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
| 380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
| 660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
37 |
37 |
45 |
45 |
| Elektrik ömrü (milyon kez) |
AC-3 |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
| AC-4 |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
| Mekanik yaşam (Milyon kez) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
| Eşleşen sigorta tipi |
gG20 |
gG20 |
gG32 |
gG40 |
gG50 |
gG63 |
gG80 |
gG80 |
gG100 |
gG125 |
| Soğuk baskılı Termional Unterminated Esnek Tel Ön-sonlandırılmış Esnek Tel Ön-sonlandırılmış sert tel |
|
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
| mm2 |
Yarım.5 |
Yarım.5 |
Yarım.5 |
Yarım.5 |
1.5/4 |
1.5/4 |
1.5/4 |
1.5/4 |
2.5/6 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| 1/4 |
Yarım.5 |
1/4 |
Yarım.5 |
1.5/6 |
1.5/4 |
1.5/10 |
1.5/6 |
2.5/10 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| 1/4 |
1/4 |
1/4 |
1/4 |
1.5/6 |
1.5/6 |
1.5/6 |
1.5/6 |
2.5/10 |
2.5/10 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| AC bobin gücü 50Hz |
Alım (VA) |
70 |
70 |
70 |
110 |
110 |
300 |
300 |
300 |
300 |
300 |
| Durma (VA) |
9 |
9 |
9.5 |
14 |
14 |
57 |
57 |
57 |
57 |
57 |
| Güç ((W) |
1.8-2.7 |
1.8-2.7 |
3~4 |
3~4 |
3~4 |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
| Hareket aralığı |
Alıcı Voltajı: %85~110% Uçuş Voltaj: 20% Uçuş~%75 |
| Yardımcı temasın temel parametreleri |
AC-15: le:0.95A; Ue:380/400V DC-13: le:0.15A; Ue:220/250V; Ith:10A |
Çalışma koşulları ve çevresel uygunluk:
● Çevre hava sıcaklığı -5 °C ~ + 40 °C ve ortalama değer 24 saat içinde + 35 °C'yi geçmez.
● Yükseklik: 2000m'den fazla değil.
● Atmosfer koşulları: maksimum sıcaklık + 40°C'de hava nispi nemliliği %50'yi geçmez; daha düşük sıcaklıklarda yüksek nispi nemliliğe izin verilebilir;+ 20°C'de %90'a kadarSıcaklık değişimleri nedeniyle zaman zaman meydana gelen yoğunlaşma için özel önlemler alınmalıdır.
● Kirlilik derecesi: 3. derece.
●Tasarım kategorisi: III sınıf.
●Kendirme koşulları: Montaj yüzeyinin ve dikey yüzeyin eğiminin ±5°'dan fazla olmaması.
●Düşme titreşimleri: Ürün, önemli bir sarsıntı, şok ve titreşim olmaksızın yerleştirilmeli ve kullanılmalıdır.
