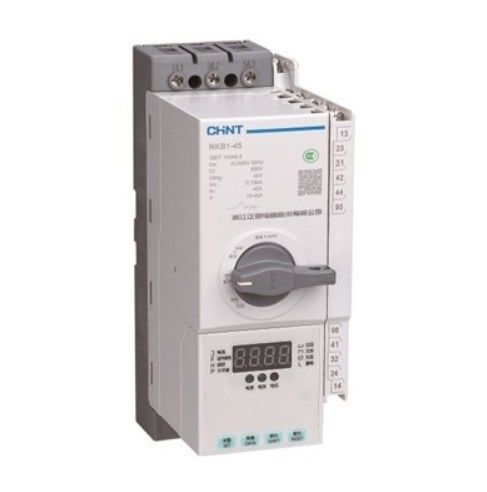

NKB1-125 CPS Kontrol ve Koruyucu Kapatma Aygıtı 3Poles Kısa devre koruması

NKB1-125 CPS Kontrol ve Koruyucu Kapatma Aygıtı 3Poles Kısa devre koruması

Ürün Tanımı:

NKB1 serisi kontrol ve koruyucu anahtarlama aygıtı (CPS), esas olarak 50 Hz (veya 60 Hz) AC devrelerinde, 690 V'ye kadar nominal çalışma voltajı ile kullanılır.1 A'dan 125 A'ya kadar olan nominal çalışma akımı, 0,4 A'dan 125 A'ya kadar bir kontrolör ayarlama akımı ve 0,12 kW'dan 55 kW'ya kadar kontrol edilen motor gücü aralığı.ve normal koşullar altında akım kırma (belirli aşırı yük koşulları dahil) ve aynı zamanda bağlayabilirsiniz, belirli bir süre boyunca taşımak ve belirtilen anormal koşullar altında akımı kesmek (kısa devre gibi).

NKB1 serisi anahtarları çeşitli durumlar, sistem dağıtım ve motor koruma ve kontrol sistemleri, altyapı, binalar, telekomünikasyon ve diğer uygulamalar için uygundur.

Standartları karşılamak: IEC 60947-6-2 ve GB/T 14048.9.

Ürün Spesifikasyon:

Ürün Özelliği:

●NKB1 serisi CPS, devre kesici, kontakör, aşırı yük rölesi, başlangıç, bağlantıyı kesme vb. ana işlevleri entegre ederek entegre modüler yapıyı benimser.

●Küçük hacim ve yüksek güvenilirliğe sahip olan bu sistem, yüksek kısa akım kırma kapasitesinin ve kısa yanıp sönen mesafenin avantajlarından oluşur.Kısa devre kısa süreli gecikme koruması, anlık kısa devre koruması ve hızlı kısa devre koruması.Kontrol devreleri ve doğru ve ilişkilendirilebilir performanslı dağıtım devreleri.

●NKB1 serisi ürünü, kabın, elektromanyetik iletim mekanizması, işletim mekanizması, ana devre bağlantı setleri, akıllı serbest bırakma ve yardımcı bağlantılardan oluşur.ve yerel olarak veya uzaktan devrenin yapımı ve kırılmasını kontrol edebilir.

●CPS'nin çeşitli devre koruma fonksiyonları vardır: başlangıç gecikmesi, faz arızası, üç faz dengesizliği, akımın altında, voltajın altında, voltajın altında vb.

●CPS'nin seçiminize göre farklı türleri vardır: temel tip, yangın söndürme tipi, sızıntı tipi, iletişim tipi.

●CPS, kullanıcıların farklı ihtiyaçlarını karşılamak için tek anahtar kurtarma fonksiyonuna ve kendi kendine ayarlama fonksiyonuna sahiptir.

● CPS'nin iki kontrol modu vardır: uzaktan otomatik kontrol ve yerel manuel kontrol.

Çalışma koşulları ve çevresel uygunluk:

●Dışarıdaki sıcaklık: -5°C~+40°C, ortalama günlük sıcaklık değeri ≤ +35°C. Kısa bir süre için -25°C~+70°C'de güvenilir bir şekilde çalışabilir.

●Yükseklik: ≤2000m, 2000m'den yüksek olduğunda her 1000m'de %10 düşer.

● Nem: Çevre hava sıcaklığı +40 derece olduğunda, göreceli nem ≤ 50%; Daha düşük sıcaklıklarda daha yüksek göreceli nem izin verilir. Ortalama aylık minimum sıcaklık +25°C olduğunda,Ayın maksimum göreceli nem oranı %90 olmalıdır., ve sıcaklık değişikliklerinden kaynaklanan ürün yüzeyinde yoğunlaşma dikkate alınmalıdır.

●Aynı ayda ortalama ortalama sıcaklık +25°C olduğunda ortalama maksimum nisbi nem %90'dır.ve sıcaklık değişimi nedeniyle ürün yüzeyinde meydana gelen yoğunlaşma dikkate alınır..

● Kirlilik derecesi: 3.

●Tasarım kategorisi: III.

●Tasarım alanı gereksinimleri Kurulum alanının dış manyetik alanı herhangi bir yönde jeomanyetizminin 5 katını geçmemelidir. Patlayıcı gaz, koroziv gaz yok.Yağmur ya da kar yağmuru yok· kuru ve havalandırılmış.
