Elektrikli motor koruma cihazları jd-5/80
, jd-5/80 motor starteri koruması
, ac220v motor starteri koruması
Aşırı yüklenme aşaması arızası Elektrikli motor koruma cihazları JD-5/80 Buzzer ile

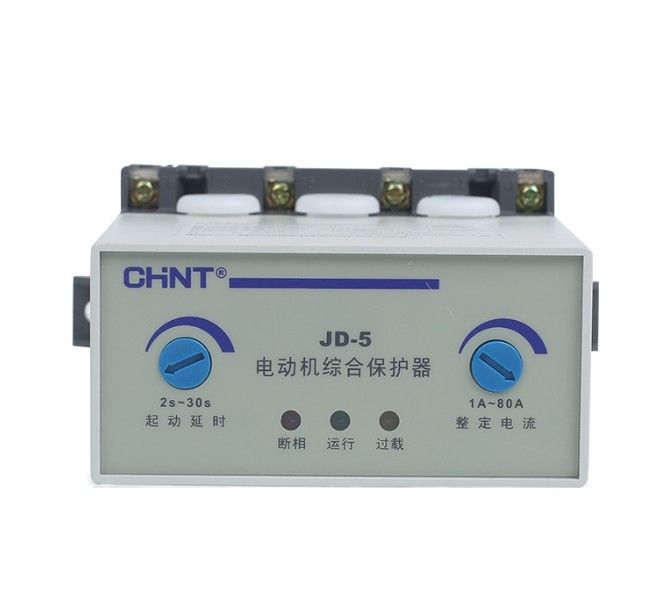

JD-5/80 ((Buzzer ile)Motor Entegre Koruyucu Aşırı Yüklenme Faz Arızası Elektrikli Koruyucu Aygıt
Ürün Tanımı:
JD-5 elektrikli motor koruyucusu, 50 Hz'lik AC devrelerinde, AC 690 V'den düşük bir isim yalıtım voltajı ve 0.5 A'dan 400 A'ya kadar bir isim çalışma akımı ile kullanılmak için uygundur.Sürekli veya aralıklı çalışan AC motor aşırı yük ve faz arıza koruma için tasarlanmıştır ve AC contactor genellikle işbirliği içinde kullanılır.
GB/T 14048.4 ve IEC 60947-4-1 standartlarını karşılar.
Ürün Özelliği:
1. Motor koruyucusu zamanında anahtar elektrik bağlantılarını ve motorun 3 fazlı gücünü motorun ana devresinde faz kaybı gibi anormal çalışma durumu meydana geldiğinde keser,Aşırı yüklenme ve duraklamaMotorun güvenilir bir şekilde korunması için.
2Bu motor koruyucusu yapısı basit, çalışması güvenilir, kullanımı kolay ve standartlara uygunGB/T 14048.4 ve IEC 60947-4-1.
3Koruyucu yüksek koruma doğruluğuna, makul yapıya, tam işlevlere sahiptir.
4Simetrik hatalar (aşırı yüklenme, duraklama vb.) ve asimetrik hatalar (faz kaybı gibi) için koruma fonksiyonları ile.
5Koruyucu mevcut algılama teknolojisini ve röle çıkış arayüzünü benimsiyor.
Ürün Spesifikasyon:
| Model Numarası |
Akım aralığını ayarla ((A)) |
Adlık kontrol kaynağı voltajı ((V) |
Rütbeli kontrol kaynağı voltajı için izin verilen voltaj dalgalanma aralığı |
Motor Gücü ((kV) |
Adli yalıtım voltajı ((V) |
Rütbeli çalışma akımı (A) |
| JD-5/5 |
0.5~5 |
AC220V,AC380V,50Hz |
85% ~ 110% |
0.25~2.5 |
690 |
0.5~400 |
| JD-5/20 |
2 ~ 20 |
AC220V,AC380V,50Hz |
85% ~ 110% |
1 ~ 10 |
| JD-5/80 |
20 ~ 80 |
AC220V,AC380V,50Hz |
85% ~ 110% |
10 ~ 40 |
| JD-5/200 |
80~200 |
AC220V,AC380V,50Hz |
85% ~ 110% |
40~100 |
| JD-5/400 |
160~400 |
AC220V,AC380V,50Hz |
85% ~ 110% |
80~200 |
| JD-5/80,JD-5/80 (zümreleriyle) |
1 ~ 80 |
AC220V,AC380V,50Hz |
85% ~ 110% |
0.5~40 |
Çalışma koşulları ve çevresel uygunluk:
•Yükseklik ≤2000m.
•Çevre sıcaklık aralığı: -5°C ~ +40°C, günlük ortalama ≤ +35°C.
•Atmosfer koşulları: En yüksek sıcaklık +40°C olduğunda, hava nispi nemliliği %50'den fazla olmamalıdır, daha düşük sıcaklıkta daha yüksek nispi nemlilik izin verilir.Örneğin, hava nemliği +20°C'de %90'a ulaşabilir.Sıcaklık değişiklikleri nedeniyle oluşabilecek yoğunlaşmayı ele almak için özel önlemler alınmalıdır.
•Kirlilik seviyesi: 3. Seviye.
•Kurulum düzlemi ile dikey düzlem arasındaki eğim ≤ ± 5° olmalıdır.
•Patlama riski olmayan ortamlarda ve metal için koroziv olabilecek gazların olmaması ve ortamlardaki yalıtımlara ve çok fazla iletken tozun bulunduğu yerlere zarar verme.
•Yağmur ve kar geçirmez tesislerin buharla donatıldığı ve dolu olmadığı yerlerde.
•Önemsiz yerlerde kaya, darbe ve titreşim.
•Kurulum kategorisi: III.
