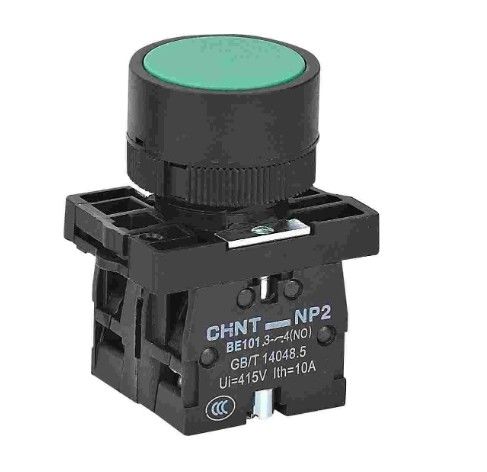

22mm 30mm NP2 Serisi IP40 IP65 Düğme İndüstriyel Kontrol Devre Düğme Değiştiricisi
22mm 30mm NP2 Serisi IP40 IP65 Düğme İndüstriyel Kontrol Devre Düğme Değiştiricisi
Ürün Tanımı:
NP2 serisi baskı düğmeleri, 50 Hz veya 60 Hz'lik bir alternatif akım (AC) frekansında çalışan endüstriyel kontrol devreleri için tasarlanmıştır ve 415 V AC'ye kadar nominal çalışma voltajı vardır.ve 250 V DC'ye kadar sürekli akım (DC) çalışma voltajıBu düğmeler elektromanyetik başlangıçları, kontaktörleri, röleleri ve diğer elektrik devrelerini kontrol etmek için kullanılır.Işık sinyali gösterme olayları için gösterge ışıkları ile düğmeler de uygundur.
Standart: GB/T 14048'e uygun.5.
Ürün Spesifikasyon:
| İzolasyon numaralı voltajı Ui ((V) |
415 |
| Kabul edilen serbest hava termal akımı Ith ((A)) |
10 |
| Adlık çalışma voltajı Ue ((V) |
415 |
380 |
250 |
240 |
220 |
125 |
110 |
| İşletim akımı le (A) |
AC-15 |
1.9 |
2.5 |
- |
3 |
4.5 |
- |
- |
| DC-15 |
- |
- |
0.27 |
- |
0.3 |
0.55 |
0.6 |
| Temas direnci |
≤50mΩ |
| Mekanik ömür (Milyon kez) |
Düz kafa tarzı, mantar tarzı, aydınlatılmış tarzı: 100 düğme tarzı, kendi kendine kilitlenen mantar tarzı: 30 diğer:10 |
| Elektrik ömrü (Milyon kez) |
Düz kafa tarzı, mantar tarzı:AC 50, DC 20, diğerleri:10 |
| Baş koruma derecesi |
IP40,IP65 |
| Kısa devre koruması |
tip gG model 16 |
Ürün Özelliği:
•Panel Montajı: Seride, farklı montaj senaryolarına uygun olan düğme kontrol kutuları ile birlikte Φ22 ve Φ30 panel çaplı düğmeler bulunur.
•Koruma derecesi: Standart koruma derecesi IP40'tır.
•Modüler Yapı: Düğmeler esnek ve uygun montaj ve bakım için imkan veren modüler bir tasarıma sahiptir.
•Ayrı kontaklar: Normalde açık (NO) ve normalde kapalı (NC) kontaklar birbirinden elektrikli olarak izole edilir.
•Terminal vidalar: Terminal vidaları M3.5 boyutundadır ve önerilen sıkıştırma torkları (0,8 ila 1,2) N·m'dir.
•Bağlantı Grubu Sınırı: Uzunlamalı seri bağlantılar iki temas grubunu geçmemelidir, çok fazla temas grubu çalışma gücünün artmasına neden olur.Kullanıcılar üretici ile görüşmelidir..
Çalışma koşulları ve çevresel uygunluk:
● Çevre sıcaklığı -5°C~+40°C, 24 saat boyunca ortalama sıcaklık +35°C'yi geçemez.
●Yükseklik: ≤2000m.
● Atmosfer koşulları: En yüksek sıcaklık +40°C olduğunda atmosferin nispi nemliliği %50'yi geçemez.daha düşük sıcaklık koşulunda çok daha yüksek nispi nem izin verilir.Örneğin, sıcaklık +20°C'ye ulaştığında, sıcaklık değişiklikleri nedeniyle ürün yüzeylerinde oluşabilecek yoğunluğu dikkate alarak göreceli nem %90'a kadar olur.
● Kirlilik derecesi: 3.
●Tasarım kategorisi: II.
● NP2 serisinin baskı düğmesi, önemli bir titreşim, darbe, titreşim ve yağmur veya karla maruz kalmayan bir ortamda kurulmalıdır.
●Patlama riski olmayan bir ortamda kurulmalı ve ortamın metalleri aşındırabilecek veya yalıtımları yok edebilecek gazlar veya aşırı toz içermediği bir ortamda kurulmalıdır.
•Tasarım Boyutları:
Φ22 paneline monte edilen düğmeler için:
•Tasarım deliği çapı: Φ22.30+0.4 mm
•Metal baş stili: 1 mm ila 6 mm kalınlığında paneller için uygundur
•Plastik kafa stili: 1 mm ila 4 mm kalınlığında paneller için uygundur
Φ30 paneline monte edilen düğmeler için:
•Kırılma deliği çapı: Φ30.50+0.5mm
•Paneller için uygundur: 1 mm ila 3 mm kalınlığında
Bu düğmeler endüstriyel kontrol uygulamalarında güvenilir bir işletim için tasarlanmıştır ve kurulum ve özelleştirme seçeneklerinde esneklik sağlar.
