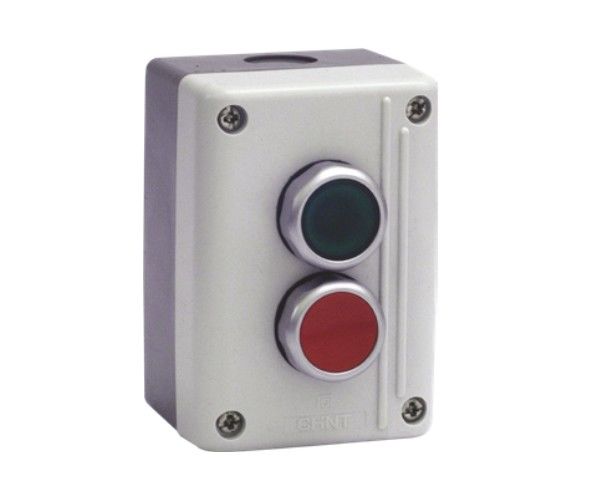

NPH1 Serisi Baskı Düğmesi IP54 Endüstriyel Kontrol Devre Baskı Düğmesi
NPH1 Serisi Baskı Düğmesi IP54 Endüstriyel Kontrol Devre Baskı Düğmesi
Ürün Tanımı:
NPH1 serisi baskı düğmeleri, 50 Hz veya 60 Hz'lik bir alternatif akım (AC) frekansında çalışan endüstriyel kontrol devreleri için tasarlanmıştır ve 415 V AC'ye kadar olan nominal çalışma voltajı vardır.ve 250 V DC'ye kadar sabit akım (DC) DC nominal voltajıBu düğmeler elektromanyetik başlangıçları, kontaktörleri, röleleri ve diğer elektrik devrelerini kontrol etmek için kullanılır.Işık sinyali gösterme olayları için gösterge ışıkları ile düğmeler de uygundur.
Standart: GB/T 14048'e uygun.5.
Ürün Özelliği:
● Kablolama: NPH1 serisi düğme kablolama terminalleri, 0,5 mm2 ile 2,5 mm2 arasında çapraz kesim alanına sahip bağlantı kablolarını yerleştirmek için tasarlanmıştır.
● Aksesuar: Ürün, vurma deliği için PG13.5 kablo bezini içerir.
● NPH1 Boş Kutusu Uyumluluk: NPH1 boş kutusu NP8 serisi düğmeleri ile birlikte kullanılmak üzere tasarlanmıştır.
●Bağlantı Hareketi: Tüm bağlantılar, güvenilir bir temas sağlamak için devreleri değiştirmek ve kendi kendini temizlemek için çift bir eyleme sahiptir.
●Gizlenmiş Kablolama Terminalleri: Kablolama terminalleri gizlidir ve güvenli ve güvenilir bağlantılar sağlar.
● Anahtarla Çalıştırılan Düğme: Anahtarla Çalıştırılan Düğme, anahtarın tüm çalışma pozisyonlarından çıkarılmasını sağlar.
Ürün Spesifikasyon:
| Türü |
Elektriksel bileşen konfigürasyonu |
| Operatör |
Sayı |
Görev |
İletişim durumu |
Renkli sembol |
| NPH1-10J |
Sarı üst kapağı olan tek delikli boş kutu |
|
|
|
|
| NPH1-10 |
Açık gri üst kapağı olan tek delikli boş kutu |
|
|
|
|
| NPH1-1001 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
yeşil |
| NPH1-1002 |
Düz düğme |
1 |
Düz başlı anlık hareketli sembol düğmesi |
1NO |
yeşil |
| NPH1-1003 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Kırmızı |
| NPH1-1004 |
Düz düğme |
1 |
Düz başlı anlık hareketli sembol düğmesi |
1NC |
Kırmızı. |
| NPH1-1005 |
Mantar başı düğmesi |
1 |
φ40 Mantar kafası anlık hareket düğmesi |
1NO |
yeşil |
| NPH1-1006 |
Mantar başı düğmesi |
1 |
φ40 Mantar kafası anlık hareket düğmesi |
1NC |
Kırmızı |
| NPH1-1007 |
Döner düğme |
1 |
bir döner seçici anahtarı iki pozisyonlu kilitleme düğmesi |
1NO |
Siyah |
| NPH1-1008 |
Döner düğme |
1 |
bir döner seçicinin anahtarı üç pozisyonlu kilitleme düğmesi |
2NO |
Siyah |
| NPH1-1009 |
Kendini kilitleyen düğme |
1 |
φ40Mushroom-head push-to-lock twist-to-reset butonu |
1NC |
Kırmızı |
| NPH1-1010 |
Kendini kilitleyen düğme |
1 |
φ60Mushroom-head push-to-lock twist-to-reset butonu |
1NC |
Kırmızı |
| NPH1-1011 |
Tuş düğmesi |
1 |
bir anahtarla çalıştırılan iki pozisyonlu kilitleme düğmesi |
1NC |
|
| NPH1-20J |
Sarı üst kapağı olan iki delikli boş kutu |
|
|
|
|
| NPH1-20 |
Açık gri üst kapağı olan iki delikli boş kutu |
|
|
|
|
| NPH1-2001 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
yeşil |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Kırmızı |
| NPH1-2002 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
yeşil |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Kırmızı. |
| NPH1-2003 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
Beyaz→ |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Siyah← |
| NPH1-2004 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
Beyaz↑ |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Siyah↓ |
| NPH1-30J |
Sarı üst kapağı olan üç delikli boş kutu |
|
|
|
|
| NPH1-30 |
Açık gri üst kapağı olan üç delikli boş kutu |
|
|
|
|
| NPH1-3001 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
yeşil |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Kırmızı |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
yeşil |
| NPH1-3002 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
yeşil |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Kırmızı. |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
yeşil bir şey |
| NPH1-3003 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
Beyaz→ |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Kırmızı. |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
Siyah← |
| NPH1-3004 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
Beyaz↑ |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Kırmızı. |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
Siyah↓ |
| NPH1-3005 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
yeşil |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Kırmızı |
| İzleyici düğmesi |
1 |
24V gösterge lambası |
|
Kırmızı |
| NPH1-3006 |
Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NO |
yeşil |
| Düz düğme |
1 |
Düz başlı anlık hareket düğmesi |
1NC |
Kırmızı. |
| İzleyici düğmesi |
1 |
24V gösterge lambası |
|
Kırmızı |
Çalışma koşulları ve çevresel uygunluk:
● Çevre sıcaklığı -5°C~+40°C, 24 saat boyunca ortalama sıcaklık +35°C'yi geçemez.
●Yükseklik: ≤2000m.
● Atmosfer koşulları: En yüksek sıcaklık +40°C olduğunda atmosferin nispi nemliliği %50'yi geçemez.daha düşük sıcaklık koşulunda çok daha yüksek nispi nem izin verilir.Örneğin, sıcaklık +20°C'ye ulaştığında, sıcaklık değişiklikleri nedeniyle ürün yüzeylerinde oluşabilecek yoğunluğu dikkate alarak göreceli nem %90'a kadar olur.
● Kirlilik derecesi: 3.
●Tasarım kategorisi: II.
● Anlaşılmış serbest hava termal akımı Ith: 10A.
●Mekanik ömür: düz başlı tip, mantar başlı tip 1 milyon kez, diğerleri 100.000 kez.
●Elektrik ömrü: düz kafa tipi, mantar kafa tipi AC500.000 kez, DC250.000 kez, diğerleri 100.000 kez.
●Baş koruma derecesi: IP54.
● Kısa devre koruma cihazının tipi ve maksimum yetkisi: gG tip 16A.
